ما هو كابل Crossover؟ شرح مبسط مع الألوان والاستخدامات

هل سمعت قبل كده عن Crossover Cable وقلت لنفسك “هو ده بيعمل إيه بالظبط؟” 🤔
استنى بس عليا ثانيتين... وهتفهمها زي المحترفين 👇

🧩 الفكرة ببساطة​

تخيل إن عندك جهازين من نفس النوع، زي:
💻 PC ↔ PC أو ⚙️ Hub ↔ Hub

لو استخدمت كابل عادي (Straight-through) مش هيعرفوا يتكلموا مع بعض 😕
الحل؟ 🪄 استخدم الكابل السحري - Crossover Cable!

الكابل ده ببساطة بيبدّل الأسلاك اللي بتبعت وتستقبل البيانات 🔁
يعني السلك اللي بيبعت من الجهاز الأول يروح على السلك اللي بيستقبل في الجهاز التاني...
وده السبب في الاسم "Crossover" 🎯

---

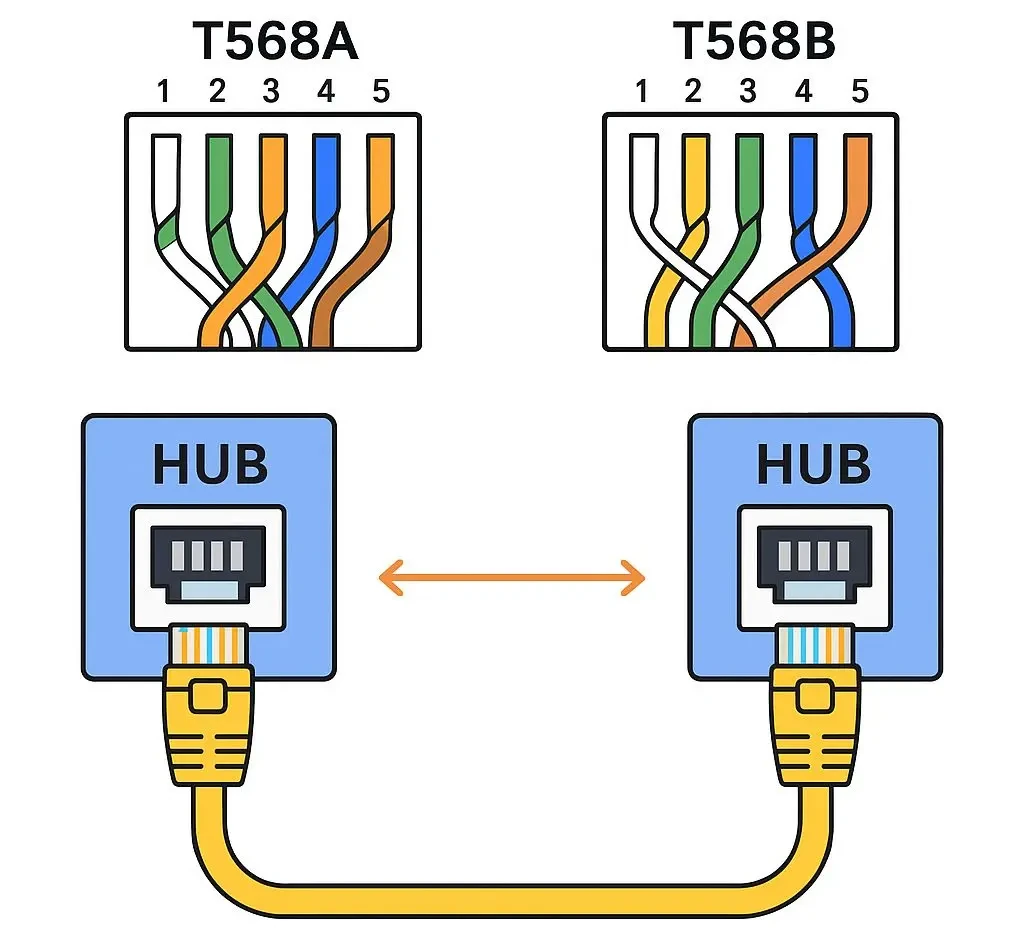

🎨 ترتيب الألوان (Color Coding)​

علشان الصورة تبقى في دماغك 👇

الطرف الأول (T568A):​

1️⃣ أبيض/أخضر ⚪🟢
2️⃣ أخضر 🟢
3️⃣ أبيض/برتقالي ⚪🟠
4️⃣ أزرق 🔵
5️⃣ أبيض/أزرق ⚪🔵
6️⃣ برتقالي 🟠
7️⃣ أبيض/بني ⚪🟤
8️⃣ بني 🟤

الطرف الثاني (T568B):​

1️⃣ أبيض/برتقالي ⚪🟠
2️⃣ برتقالي 🟠
3️⃣ أبيض/أخضر ⚪🟢
4️⃣ أزرق 🔵
5️⃣ أبيض/أزرق ⚪🔵
6️⃣ أخضر 🟢
7️⃣ أبيض/بني ⚪🟤
8️⃣ بني 🟤

الاختلاف هنا إن الأسلاك رقم 1 ↔ 3 و 2 ↔ 6 بيتبدلوا ✨
وده اللي بيخلي الإرسال يتحول لاستقبال والعكس 🔄

---

🔧 فين نستخدم كابل Crossover؟​

✅ توصيل جهازين كمبيوتر ببعض (PC ↔ PC)
✅ توصيل Hub ↔ Hub
✅ توصيل Switch ↔ Switch (خصوصًا الموديلات القديمة اللي مفيهاش Auto MDI-X)

⚡ الأجهزة الحديثة وميزة Auto MDI-X​

النهارده معظم السويتشات وكروت الشبكة الحديثة عندها ميزة ذكية اسمها Auto MDI-X 😎
يعني حتى لو استخدمت كابل عادي، الجهاز هيعرف يعدّل الإرسال والاستقبال تلقائي 🙌
بس برضو لازم تتعلم الكروس أوفر، لأنه أساس في أي دراسة أو اختبار شبكات 💪

🧠 الخلاصة يا صديقى​

كابل Crossover = كابل بيبدّل خطوط الإرسال والاستقبال 🔁
بيخلي الأجهزة تتكلم مباشرة من غير راوتر ولا سويتش.
وده سر بسيط بس قوي جدًا لأي حد في مجال الشبكات 🎯
شارك المعلومة دي مع أي زميل IT وخلّيه يفهمها بسهولة 😉
