ما هو الفرق بين UPC وموصل APC ؟

ما هو الفرق بين UPC وموصل APC ؟
عادة ما نسمع عن أوصاف مثل LC / UPC أو SC / APC. ماذا تعني هذه الكلمات UPC و APC ؟ وما الفرق بينهما ؟

كما نعلم ، يرتبط اسم كبلات الألياف باسم الموصل. مثلا SC او LC. هنا ترتبط الكلمات UPC و APC بموصلات الألياف البصرية ولا علاقة لها بالكابلات الضوئية.

كلما تم تثبيت موصل في نهاية الألياف، يتم تكبد خسارة في البور. ينعكس بعض من خسارة الضوء (Return Loss) مباشرة باتجاه مصدر الضوء. هذه الانعكاسات سوف تلحق الضرر بمصادر ضوء الليزر مثلا ال SFP TX وتعطل الإشارة المرسلة.

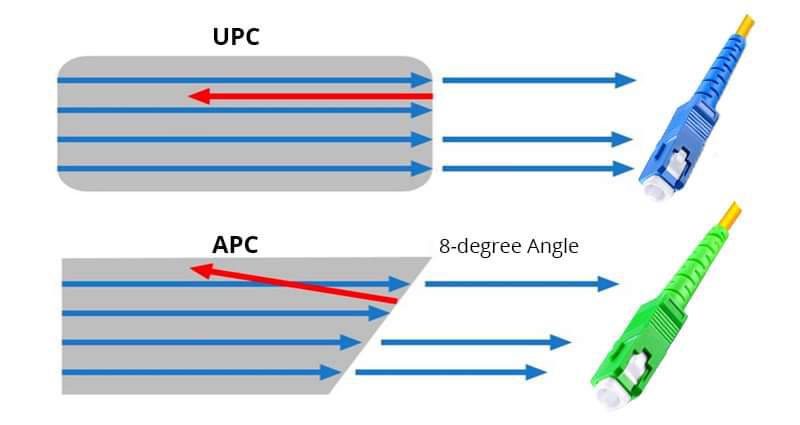

الفرق الرئيسي بين موصل UPC و APC هو وجه نهاية الألياف. موصلات UPC مصقولة بدون أي زاوية لذلك ينعكس بعض من الضوء (Return Loss) باتجاه مصدر الضوء (SFP TX) مباشرتاَ ، لكن موصلات APC تتميز بوجه نهاية ليفي مصقول بزاوية 8 درجات لذلك ينكسر الضوء المنعكس (Return Loss) بزاوية بحيث يكون تاثيرة السلبي على المصدر (SFP TX) اقل من ما في UPC.

عادةً ما تكون خسارة الارجاع (Return Loss) في UPC أعلى من -50 ديسيبل. بينما يجب أن تكون الخسارة في APC اعلى من -60 ديسيبل. بشكل عام ، كلما زادت خسارة الإرجاع (Return Loss) ، يكون الاأداء بين موصلين أفضل.

تتميز موصلات UPC باللون الأزرق بينما تكون موصلات APC باللون الأخضر.
