ما هو كابل Crossover؟ شرح مبسط مع الألوان والاستخدامات

هل سمعت قبل كده عن Crossover Cable وقلت لنفسك “هو ده بيعمل إيه بالظبط؟”
استنى بس عليا ثانيتين... وهتفهمها زي المحترفين

الفكرة ببساطة​

تخيل إن عندك جهازين من نفس النوع، زي:
PC ↔ PC أو Hub ↔ Hub

لو استخدمت كابل عادي (Straight-through) مش هيعرفوا يتكلموا مع بعض
الحل؟ استخدم الكابل السحري - Crossover Cable!

الكابل ده ببساطة بيبدّل الأسلاك اللي بتبعت وتستقبل البيانات
يعني السلك اللي بيبعت من الجهاز الأول يروح على السلك اللي بيستقبل في الجهاز التاني...
وده السبب في الاسم "Crossover"

---

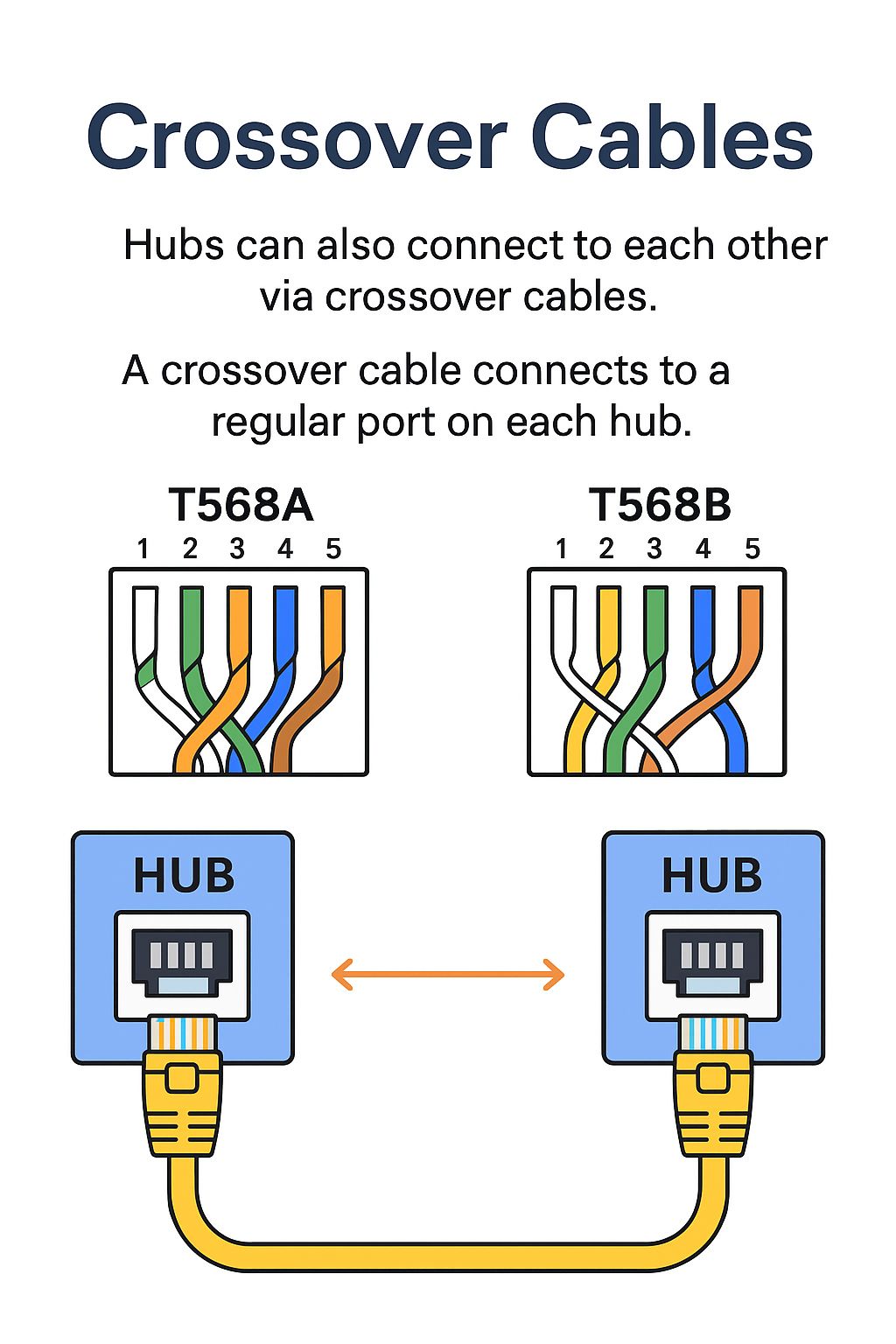

ترتيب الألوان (Color Coding)​

علشان الصورة تبقى في دماغك

الطرف الأول (T568A):​

أبيض/أخضر
أخضر
أبيض/برتقالي
أزرق
أبيض/أزرق
برتقالي
أبيض/بني
بني

الطرف الثاني (T568B):​

أبيض/برتقالي
برتقالي
أبيض/أخضر
أزرق
أبيض/أزرق
أخضر
أبيض/بني
بني

الاختلاف هنا إن الأسلاك رقم 1 ↔ 3 و 2 ↔ 6 بيتبدلوا
وده اللي بيخلي الإرسال يتحول لاستقبال والعكس

---

فين نستخدم كابل Crossover؟​

توصيل جهازين كمبيوتر ببعض (PC ↔ PC)
توصيل Hub ↔ Hub
توصيل Switch ↔ Switch (خصوصًا الموديلات القديمة اللي مفيهاش Auto MDI-X)

الأجهزة الحديثة وميزة Auto MDI-X​

النهارده معظم السويتشات وكروت الشبكة الحديثة عندها ميزة ذكية اسمها Auto MDI-X
يعني حتى لو استخدمت كابل عادي، الجهاز هيعرف يعدّل الإرسال والاستقبال تلقائي
بس برضو لازم تتعلم الكروس أوفر، لأنه أساس في أي دراسة أو اختبار شبكات

الخلاصة يا صديقى​

كابل Crossover = كابل بيبدّل خطوط الإرسال والاستقبال
بيخلي الأجهزة تتكلم مباشرة من غير راوتر ولا سويتش.
وده سر بسيط بس قوي جدًا لأي حد في مجال الشبكات
شارك المعلومة دي مع أي زميل IT وخلّيه يفهمها بسهولة
