عند إعداد شبكات الاتصال السلكية، وخاصة شبكات Ethernet يتم استخدام كابلات تحتوي على أربع أزواج من الأسلاك كل زوج يتكون من سلك بلون معين وآخر بخط يحمل نفس اللون. وفي أنظمة الإيثرنت التقليدية مثل 10/100 ميغابت في الثانية (10/100BASE-T) يستخدم زوجان فقط من هذه الأزواج وتحديدا الزوج البرتقالي والزوج الأخضر. أما الزوج الأزرق والبني، فعادة ما يستخدمان في تطبيقات أخرى مثل أنظمة الهاتف أو أنواع مختلفة من الشبكات.

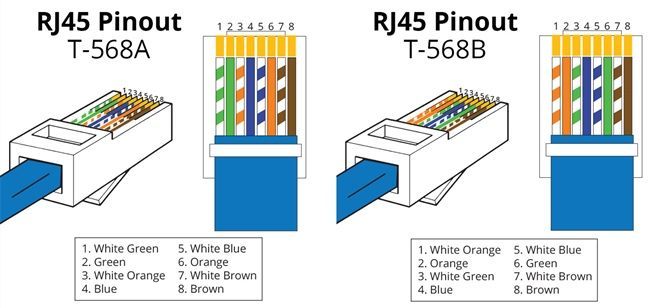

لكي يكون هناك تنظيم موحد لطريقة ترتيب هذه الأسلاك داخل رؤوس التوصيل من نوع RJ45 تم اعتماد معيارين أساسيين هما: T568A وT568B. كل معيار يحدد ترتيبا محددا لربط الأسلاك داخل الموصلات (Connectors) والمقابس (Sockets) ما يضمن التوافق في التوصيلات السلكية.
الكابل المستقيم هو النوع الأكثر شيوعًا في الشبكات المحلية (LAN) ويستخدم لربط أجهزة مختلفة ببعضها مثل جهاز حاسوب مع جهاز توجيه Router أو موزع شبكة Switch. يتم في هذا النوع من الكابلات استخدام نفس المعيار في طرفيه إما T568A أو T568B دون خلط بينهما.
في هذا التوصيل، تبقى إشارات الإرسال والاستقبال في أماكنها دون تبديل ما يجعله مناسبا للأجهزة التي تعمل على مستويات مختلفة في الشبكة.
أما الكابل المتقاطع فيُستخدم غالبًا عندما نرغب في ربط جهازين من نفس النوع مباشرة، مثل توصيل حاسوب بحاسوب آخر، أو موزع شبكة بموزع آخر. ما يميز هذا النوع هو أن كل طرف يستخدم معيارا مختلفا: أحد الطرفين يتم توصيله حسب T568A والطرف الآخر حسب T568B.
يقوم هذا التبديل بتغيير أماكن أسلاك الإرسال (Transmit) والاستقبال (Receive)، مما يسمح للجهازين بالتواصل مباشرة دون الحاجة إلى وسيط ذكي.
اذن، الفرق الأساسي بين المعيارين T568A وT568B هو في ترتيب الأسلاك البرتقالية والخضراء. فمعيار T568A يضع الزوج الأخضر في مواقع الإرسال الأساسية بينما يقوم T568B باستخدام الزوج البرتقالي بدلًا منه. هذا الاختلاف البسيط في الشكل له تأثير كبير على التوافقية (Compatibility) في البنية التحتية للشبكة.
لكي يكون هناك تنظيم موحد لطريقة ترتيب هذه الأسلاك داخل رؤوس التوصيل من نوع RJ45 تم اعتماد معيارين أساسيين هما: T568A وT568B. كل معيار يحدد ترتيبا محددا لربط الأسلاك داخل الموصلات (Connectors) والمقابس (Sockets) ما يضمن التوافق في التوصيلات السلكية.
الكابل المستقيم (Straight-through Cable)
الكابل المستقيم هو النوع الأكثر شيوعًا في الشبكات المحلية (LAN) ويستخدم لربط أجهزة مختلفة ببعضها مثل جهاز حاسوب مع جهاز توجيه Router أو موزع شبكة Switch. يتم في هذا النوع من الكابلات استخدام نفس المعيار في طرفيه إما T568A أو T568B دون خلط بينهما.في هذا التوصيل، تبقى إشارات الإرسال والاستقبال في أماكنها دون تبديل ما يجعله مناسبا للأجهزة التي تعمل على مستويات مختلفة في الشبكة.
الكابل المتقاطع (Crossover Cable)
أما الكابل المتقاطع فيُستخدم غالبًا عندما نرغب في ربط جهازين من نفس النوع مباشرة، مثل توصيل حاسوب بحاسوب آخر، أو موزع شبكة بموزع آخر. ما يميز هذا النوع هو أن كل طرف يستخدم معيارا مختلفا: أحد الطرفين يتم توصيله حسب T568A والطرف الآخر حسب T568B.يقوم هذا التبديل بتغيير أماكن أسلاك الإرسال (Transmit) والاستقبال (Receive)، مما يسمح للجهازين بالتواصل مباشرة دون الحاجة إلى وسيط ذكي.
اذن، الفرق الأساسي بين المعيارين T568A وT568B هو في ترتيب الأسلاك البرتقالية والخضراء. فمعيار T568A يضع الزوج الأخضر في مواقع الإرسال الأساسية بينما يقوم T568B باستخدام الزوج البرتقالي بدلًا منه. هذا الاختلاف البسيط في الشكل له تأثير كبير على التوافقية (Compatibility) في البنية التحتية للشبكة.
